Системы анестезии лабораторных животных

Модель снята с производства. Аналог арт. 902-00107-00, RWD Life Science.

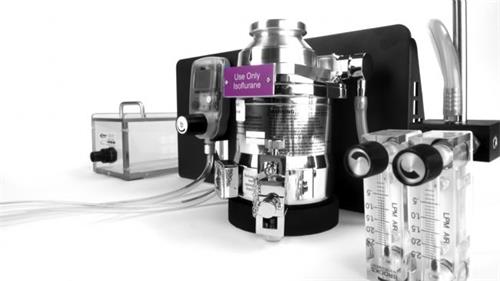

Подходит для кошек, собак, свиней и других животных до 50 кг. Мобильная система на штативе с колесиками, что позволяет легко и удобно транспортировать весь блок.

• Стандартная сборка R620 включает манифолд с расходомером 4LPM O2, испаритель, пара колпачков и кронштейны для индукционной камеры, воздушный шланг, комплект эндотрахеальных трубок;
• материал — алюминиевый сплав.

Система анестезии в зависимости от экспериментальных задач и видов животных включает:

• расходомер кислорода (возможно исполнение для одновременной анестезии двух животных);
• испаритель изофлурана или севофлурана;
• индукционный бокс;
• систему сбора отходов;
• маски для животных;
• систему подачи воздуха (насос, вентилятор);
• платформу для стериотаксиса.

Расходомер со шкалой используется для контроля скорости потока газа из кислородного баллона. Прибор имеет большую удобную ручку.

• Скорость потока, л/мин — 0,1-4;
• можно укомплектовать систему двойным расходометром для одновременной анестезии нескольких животных (R510-09).

Испаритель для работы с изофлураном или севофлураном

Представлен двумя вариантами с разными методами дозирования (Poure-fil и Easy-fil, см. рисунок) и двумя способами инсталляции (Cagemont и Selectatec, см. рисунок). Имеет функцию блокировки для безопасности, чтобы предотвратить случайное включение.

• Объём анестетика, мл — 120;
• концентрация %:
• изфлуорана 0-5%;
• севофлуран 0-8%;
• компенсация по температуре и потоку скорости;
• диапазон расхода, л/мин — 0,2-10;
• диапазон изменения давления смешанного анестезирующего газа, кПа — ≤ 2,5;
• цветовая кодировка желтым (севофлуран) и фиолетовым (изофлуран) цветом бутылки лекарственного средства для предотвращения ошибок при введении анестетика;
• используется при температуре окружающей среды от 10 °C до +35 °C;
• 2 метода дозирования анестетика:
• Poure-fil заливается вручную;
• Easy-fil бутыль крепится с помощью адаптера к испарителю;
• безопасность обеспечена предохранителем от случайного открытия.

Индукционный бокс используется для быстрой индукции анестезии животному перед операцией, требуется всего 2-5 минут. При этом за состоянием животного во время анестезии можно наблюдать в режиме реального времени. Анестезирующий газ вводится в камеру и отработанный затем удаляется системой сбора отходов (канистра с угольным фильтром).

• Крышки имеют прокладки для создания позитивного давления;
• боксы выполнены из плексигласа — прочные, легко моются;
• оба порта расположены на одной стороне, что уменьшает количество трубок в рабочей зоне.

Габариты индукционного бокса:

• для мыши (V100), см — 15×10×10;
• для крысы (V101), см — 24 × 12 × 18;
• для кошки/кролика (V102), см — 40 × 18,5 × 25;
• для больших животных (V103), см — 50 × 30 × 30.

Система сбора отходов

Устройство для эвакуации газа (УЭГ) c контролем изменения веса (R546W)

УЭГ предназначено для безопасного и активного удаления отработанных газов, связанных с ингаляцией анестезией. Отработанный газ из разных типов масок проходит через фильтр с активированным углем в канистру, таким образом, воздух безопасно циркулирует в помещении. УЭГ может аккумулировать отходы как минимум от 5 масок. Новейшая конструкция взвешивания контейнера с активированным углем позволяет контролировать наполнение контейнера. Сигналы тревоги откалиброваны по двум уровням перевеса (990 г и 1010 г), световой индикатор и зуммер напоминают о необходимости смены контейнера и поддерживают эффективность системы сбора отходов.

• Не требуется вентиляционный кожух;
• мощный захват позволяет обработать отходы от 1 до 5 масок;
• скорость pull или draw регулируется в зависимости от масок;
• простое подключение испарителя и канистры с угольным фильтром;
• онлайн-взвешивание контейнера, вес отображается на дисплее;
• сигнал тревоги перевеса с двумя уровнями: 990 г и 1010 г;
• размер, Ш × Г × В, мм — 215 × 215 × 170.

Устройство для автоматического взвешивания канистры (R548)

• Одна клавиша для сброса;
• дисплей для отображения показаний веса в реальном времени;
• точность, г — 1;
• сигнализация насыщения для замены канистры с фильтром:
• 1 уровень — для большой канистры 1000-1020 г, для маленькой канистры 300-310 г — звуковая и визуальная сигнализация;
• 2 уровень — для большой канистры 1020-1500 г, для малой канистры 310-500 г — звуковая и визуальная сигнализация;
• сигнализация перевеса канистры более 1500 г — звуковая и визуальная сигнализация, длительное свечение и зумер;
• автоматическая идентификация канистр большого и малого размеров;
• монтажный кронштейн для установки на мобильную стойку R548-MB (опция).

Канистры с угольным фильтром используются для поглощения изофлурана, севофлурана, энфлюрана и других газов.

• Одноразовые;
• два размера:
  • большая канистра R510-31-6 (вес нетто — 800 г) поглощают 200-240 г газа;
  • малая канистра R510-31S-6 (вес нетто — 250 г) поглощает 50 г газа;
• в упаковке по 6 канистр.

Носовые конусные маски для стериотаксиса

• Одноразовые;
• два размера:
• большая канистра R510-31-6 (вес нетто — 800 г) поглощают 200-240 г газа;
• малая канистра R510-31S-6 (вес нетто — 250 г) поглощает 50 г газа;
• в упаковке по 6 канистр.

Маски для анестезии мелких животных

Маски с трубкой

• Конструкция соединяющей трубки прочная и долговечная, может быть размещена произвольно на рабочем столе;
• маска полностью (включая трубки) изготовлена ​​из неметаллического материала, подходящего для МРТ;
• маска может быть закреплена фиксирующим кронштейном (68625) или на неподвижной платформе (68626), высота маски регулируется.

Конусные маски (чашеобразные)

• Конус маски прозрачный для полной визуализации морды;
• могут быть установлены на платформу (68620) для операций животных под наркозом;
• высота маски регулируется в зависимости от экспериментальных потребностей;
• специальная чашеобразная конструкция полузамкнутой маски в комплекте с устройством для эвакуации газа способствует полному поглощению и удалению отработанного газа снаружи маски;
• размеры масок:
• маска для крысы новорождённой, внешний диаметр 44 мм, внутренний 5 мм, глубина 24 мм (68634);
• маска для мыши, внешний диаметр 44 мм, внутренний 10 мм, глубина 24 мм (68635);
• маска для крысы, внешний диаметр 44 мм, внутренний 15 мм, глубина 24 мм (68636).

Конусные маски

Специальная конструкция конусной маски и трубки:

• способствует полному поглощению и удалению отработанного газа;
• позволяет получить доступ к глазам, ушам и верхней части головы;
• могут быть установлены на операционную платформу (68630) или на манифолд (68656) для одной конусной маски;
• размеры масок:
• маска для новорождённой мыши, внешний диаметр 13 мм, внутренний 5 мм, глубина 24 мм (68683);
• маска для новорождённой крысы или мыши, внешний диаметр 20 мм, внутренний 10 мм, глубина 28,5 мм (68684);
• маска для крысы, внешний диаметр 25 мм, внутренний 15 мм, глубина 38 мм (68685);
• соединительная трубка, внешний диаметр 15 мм, внутренний 6 мм, длина 45 см

Носовые конусные маски для стериотаксиса

Этот тип анестезирующих масок специально разработан для размещения в большинстве стереотаксических рам и доставки анестезирующих газов во время операции.

Зубы животного расположены над режущим стержнем;

два вида стереотаксических масок:

• «пассивная» маска с коллинеарным входом и выходом, используется только с канистрой с угольным фильтром;
• «активная» маска с отдельным (не коллинеарным) входом и выходом с обеих сторон, может использоваться с устройством эвакуации газов.

Маска для визуализации

Эта маска в основном используется для ультразвуковой визуализации и обеспечивает неподвижность животного при УЗИ исследовании.

Вентиляторы для мелких животных

R405 — для мышей, новорожденных крыс;
R407 — для крыс, хомяков, кроликов, кошек, щенков и других мелких животных до 5 кг;
R415 — для мышей, крыс, морских свинок и других мелких животных весом 10 г - 1 кг, имеет сенсорный экран.

Насос для подачи воздуха для анестезии животных, имеет небольшие размеры и может обеспечить большой и стабильный поток воздуха; практически бесшумный (40 дБ), можно использовать непрерывно в течение длительного времени.

Biosthesia предназначена для ингаляции животных изофлураном. Это компактное и надежное устройство, которое может использоваться автономно на столе, откалибрована с использованием лазерного рефрактометра для высокой точности, имеет функцию блокировки, чтобы предотвратить случайное включение.

Особенности системы Biosthesia

• Может быть для одной, двух или пяти мышей;
• цифровой расходомер кислорода медицинского назначения;
• испаритель высокой точности формата TEC3;
• индукционный бокс;
• угольный фильтр;
• мультигазовый дыхательный аппарат с маской-конус для мыши;
• мультиплексная система доставки газа;
• устройство наполнения испарителя;
• система сбора отходов.

Цифровой расходомер медицинского назначения

Используется для контроля с высокой точностью скорости потока газа из кислородного баллона.
Прибор имеет дисплей и большую удобную ручку, что обеспечивает высокую надежность и отсутствие необходимости дополнительного обслуживания.

• Скорость потока, л/мин — 0,3-16;
• точность, л/мин — 0,2.

Испаритель высокой точности формата TEC3

Предназначен для работы с изофлураном. Прибор откалиброван с помощью лазерного рефрактометра, что гарантирует высокую точность. Имеет функцию блокировки для безопасности, чтобы предотвратить случайное включение.

• Объём анестетика, полная загрузка/ остаточный объем, мл — 125 / 40;
• откалиброван по изофлуорану;
• компенсация по температуре, расходу и продолжительности использования;
• замок безопасности;
• цветовая кодировка фиолетовым — цветом бутылки лекарственного средства для предотвращения ошибок при введении анестетика;
• материал — легкий алюминий;
• используется при температуре окружающей среды от -18 °C до +35 °C (калибруется при +22 °С).

Индукционные боксы

Индукционные боксы сверху имеют скользящую дверцу, которая уменьшает воздействие отходов анестезирующих газов по сравнению с шарнирными или поднимающимися вариантами верхних стенок индукционных камер.

• Позволяют быстрый и легкий доступ к животному внутри камеры;
• выполнены из более прочного ПЭТг (по сравнению с индукционными камерами из акрила);
• устойчивы к спиртами и другими жесткими дезинфицирующим средствами;
• адаптеры промышленного стандарта на входе и выходе анестезирующего газа, d внутренний, мм — 15, d внешний, мм — 19;
• материал винтов и ручек камер — нержавеющей сталь.

По количеству животных и объёму индукционные боксы бывают:

• для одной мыши объемом, л — 1,25;
• для двух или трех мышей, л — 3 (входит в стандартный комплект Biosthesia 300);
• для четырех или пяти мышей, л — 5,4.

Мультигазовый дыхательный аппарат

• Маска-конус плотно прилегает к носу во избежание утечки газа;
• смягчает поток газа в каждую маску-конус;
• все порты снабжаются одной линией подачи газа;
• выдыхаемый газ проходит через угольный фильтр;
• фиксируется на подогреваемом столике внутри Fusion FX.

Мультиплексная система доставки (MDS)

• Позволяет независимо управлять потоком газа в инкубационный бокс;
• возможно использование двух станций одновременно, используя только один испаритель изофлурана, что обеспечивает надлежащий расход свежего газа к каждой используемой станции для максимальной безопасности животных;
• цветовая кодировка трубок.

Устройство наполнения испарителя

• Имеет фиолетовый цвет, закодированный для изофлурана;
• облегчает наполнение испарителя с меньшим количеством отходов из-за разлива, что означает меньшее воздействие анестезирующих газов на исследователя.

Система сбора отходов

• Способность толкать отходы до 15 метров;
• способность вытяжки отходящего газа до 3 метров;
• рециркуляция воздуха в хирургической среде для создания более безопасной рабочей зоны.

Активная система биоочистки Biosthesia подключается как к индукционному боксу, так и к мультигазовому дыхательному аппарату. Газ попадает в канистры с активированным углем.

Полную комплектацию уточняйте у специалистов Диаэм.
